电压互感器是一种用于测量交流电压的变换设备，其接法和电压与不同的接线方式有关。以下是电压互感器的五种常见接线方式及其简要描述。

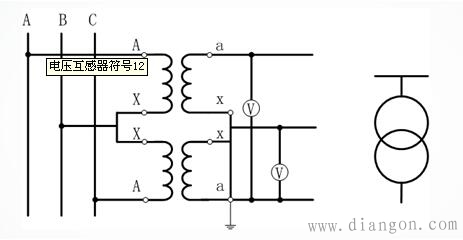

1、单相接线：此方式一般用于测量单相电源或三相平衡电路中的某相电压，电压互感器只需将一次绕组接入被测电路，二次绕组接入测量仪表或保护装置。

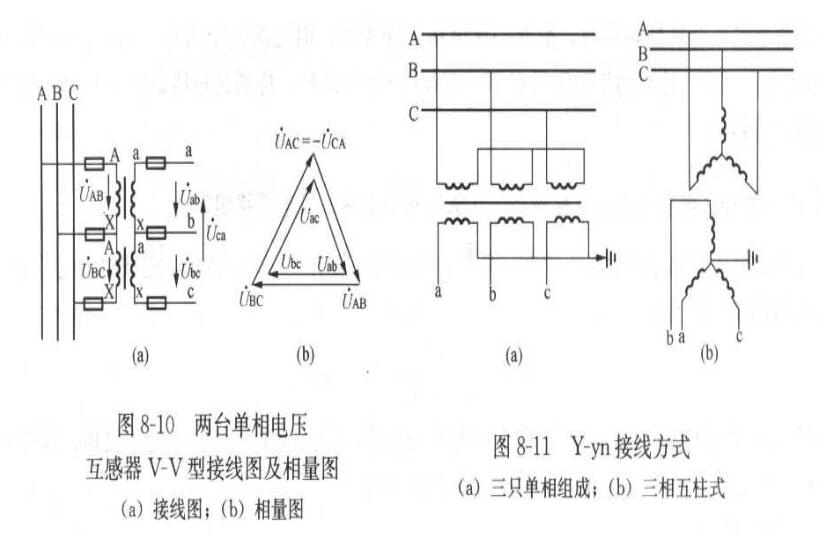

2、V型接线：也称为不完全星形接线，主要用于三相三线制供电系统，这种接线方式可以测量三相电压中的任意两相电压，同时能反映三相电源中的任何一相发生单相接地故障的情况，在这种接线方式中，电压互感器一次侧接成V形，二次侧引出三个相电压。
3、完全星形接线：适用于三相四线制系统，这种接线方式可以测量三相电压，同时提供零序电压作为信号源，在这种接线方式中，电压互感器一次侧接成星形，二次侧也接成星形并引出中性点，当三相三线制系统中发生单相接地故障时，零序电流保护不会动作，但在三相四线制系统中，零序电流保护会动作并发出信号。
4、开三角接线：这种接线方式主要用于三相三线制系统，以检测零序电压基波分量，当系统发生单相接地故障时，零序电压会出现在开口三角形中，从而触发报警信号，这种接线方式常用于母线分段运行时的电压互感器配置，当母线不运行时，可利用三相五柱式电压互感器或外接电阻来测量零序电压，开三角接线也可用于三相组合式电压互感器中的零序电流检测功能，当三相组合式电压互感器具有零序电流检测功能时，其一次侧通常采用星形接线方式，而开口三角则用于检测零序电流信号，当系统发生接地故障时，开口三角会检测到零序电流并发出报警信号，此时可通过检测零序电流的大小来判断接地故障的位置和严重程度，开三角接线还可以用于测量三相不平衡电流等其他功能，开三角接线在电力系统中有广泛的应用场景和需求。
仅供参考，如需更多关于电压互感器接法和电压的专业知识，可咨询电气领域的专业人士或查阅相关电气书籍。
